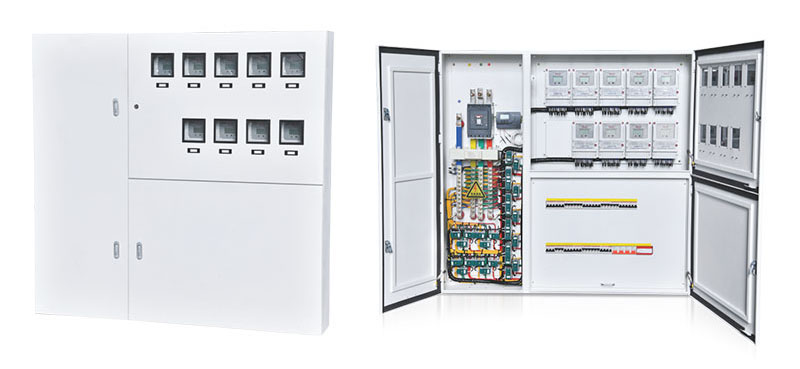

    XM4 系列-计量箱

    电表箱既可安装常规直接式或互感器式电子、机械电表，也可安装高精度全电量导轨式电能表。不仅实现：电量测量、电能计
    量、分时计费、电费账单、通信等基本功能，也可实现如：预付费控制功能、电费缴纳、赊欠功能、恶性负载识别、冻结等辅
    助功能。
    箱体配有上下进出线孔、封板及安装底板，可供电局计量要求加装门铅封螺丝。箱体尺寸有不同规格选择，也可非标定制特殊
    尺寸。电箱(柜)内二次导线采用阻燃环保型耐热铜质多股导线。二次配线为1.5mm2的绝缘导线（电流回路为2.5mm2)铜芯导
    线。


    在线咨询

    0769-8328 3777

    XM4系列

    计量箱


    XM4系列电表箱广泛应用于市政楼宇、商业建筑、居民用电、工业自动化等低压用电系统，适用于交流50HZ,交流单相220V、三相380V及以下，电流630A及以下的户内外照明及动力配电线路。表箱可分为户内式安装及户外式安装，箱体内安装电表部分常规为透视门。
    箱体材质选用优质电解钢板或镀锌钢板，板材厚度选用2.0MM规格。根据需求选用不同颜色，表面经过环氧树脂静电喷涂处理，美观耐用。
    本产品符合IEC60439.1-1992、GB7251.12-2013、GB7251.3-2017《低压成套开关设备和控制设备》等。
    XM4系列-计量箱

    正常使用条件

    适合在室温为-5℃到+45℃
    相对湿度低于99.5%的环境
    防护等级: 按照BS5420与IEC144的IP30要求，可根据需要选择(IP41、IP44及IP54)
    海拔高度: ≤2500m
    注：超出上述正常使用环境条件，订货时需要特殊书面说明。

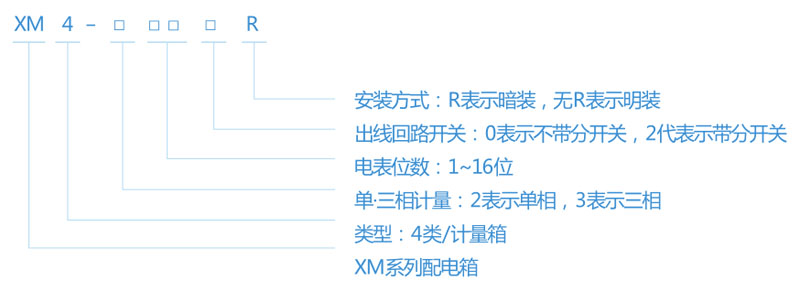

    型号含义

    XM4系列-计量箱型号含义

    产品特点

    电表箱既可安装常规直接式或互感器式电子、机械电表，也可安装高精度全电量导轨式电能表。不仅实现：电量测量、电能计量、分时计费、电费账单、通信等基本功能，也可实现如：预付费控制功能、电费缴纳、赊欠功能、恶性负载识别、冻结等辅助功能。
    箱体配有上下进出线孔、封板及安装底板，可供电局计量要求加装门铅封螺丝。箱体尺寸有不同规格选择，也可非标定制特殊尺寸。电箱(柜)内二次导线采用阻燃环保型耐热铜质多股导线。二次配线为1.5mm2的绝缘导线（电流回路为2.5mm2)铜芯导线。
    所有二次控制线均应有线号标记，线号用白色线号管烫印黑色号码。并有效固定在导线端头上。所有门板元件对应所供设备名称及其操作功能标识，标识为印刷体，标明支路号及相应的控制对象。


    计量箱尺寸


    型号 外型尺寸
    高度 宽度 深度
    XM4-2010 300 220 150
    XM4-2020 320 400 160
    XM4-2030 320 530 160
    XM4-2040 540 400 160
    XM4-2060 540 500 160
    XM4-2080 540 650 160
    XM4-2100 540 780 160
    XM4-2120 540 920 160
    XM4-2062 540 540 160

    型号 外型尺寸
    高度 宽度 深度
    XM4-2082 780 670 160
    XM4-2102 780 800 160
    XM4-2122 780 930 160
    XM4-3010 400 300 230
    XM4-3020 400 450 230
    XM4-3040 650 550 230
    XM4-3060 800 750 230
    XM4-3080 800 900 230
    XM4-3100 800 1050 230
