MNS系列
低压抽出式开关柜
MNS型低压抽出式成套开关设备是我公司适应客户工业发展的需求,参考国内外低压开关柜设计并加以改进开发的高级型低压开关柜,MNS型低压抽出式成套开关设备适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
正常使用条件
天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到由于温度变化，有可能会偶然地产生适度的凝露。
海拔高度≤2000m
本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

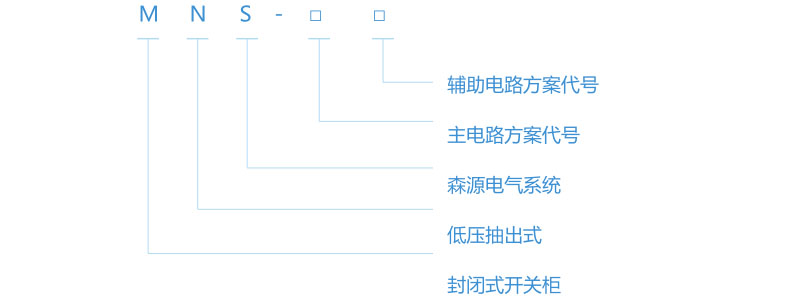

型号含义
产品特点
设计紧凑：以较小的空间容纳较多的功能单元。
结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。
母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
采用高强度阻燃型工程塑料，有效加强了防护安全性能。
柜体可按工作环境的不同要求选用相应的防护等级。
设备运行连续性和可靠性高。
技术参数
| 序号 | 项目名称 | 单位 | 参数 | |
| 1 | 主电路额定绝缘电压（AC） | V | 660 | |
| 2 | 主电路额定工作电压（AC） | V | 380、660 | |
| 3 | 额定频率 | Hz | 50、60 | |
| 4 | 母线额定 工作电流 |
水平母线 | A | 1600、2500、3150、4000 |
| 垂直母线 | 1000 | |||
| 5 | 额定短时耐受电流(1S) 水平母线 垂直母线 保护母线(PE) 中性母线(N) |
kA | 50、80 50、80 30、48 30、48 |
|
| 6 | 额定峰值耐受电流 水平母线 垂直母线 |
KA | 105、176 105 |
|
| 7 | 防护等级 | IP30、IP40 | ||
