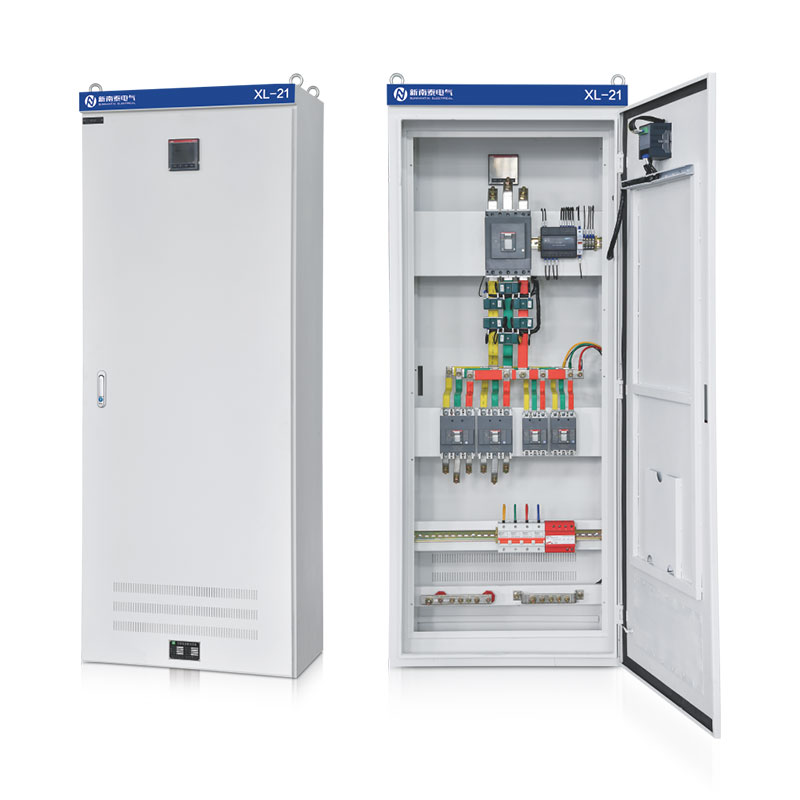

XL-21 系列
低压动力配电柜
XL-21型低压动力配电柜（箱），适用于冶金、矿山、石油、化工、纺织、港口、车站等厂矿企业，作为交流50Hz，额定电压400V或660V，额定电流值630A的三相三线、四线或五线制的低压配电系统中动力配电及照明之用，同时也可作为低压控制系统中部分鼠笼型电机及绕线型电机的控制之用。配电柜除库存常规尺寸外，宽度尺寸(400~1000mm）、高度尺寸(1600~2200mm）、深度尺寸(400~800mm）三方向均可根据实际需要任意调整。
箱体材质选用优质电解钢板或镀锌钢板，板材厚度选用2.0MM规格。根据需求选用不同颜色，表面经过环氧树脂静电喷涂处理，美观耐用。
本产品符合IEC60439-1:1992和GB7251.1-2013，GB7251.12-2013，GB7251.3-2006《低压成套开关设
正常使用条件
相对湿度低于99.5%的环境
防护等级: 按照BS5420与IEC144的IP30要求，可根据需要选择(IP41、IP44及IP54)
海拔高度: ≤2500m。
注：超出上述正常使用环境条件，订货时需要特殊书面说明。

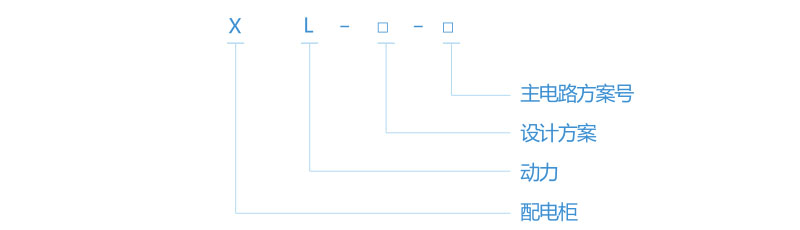

型号含义
产品特点
采用精铸可调门铰，门开启大于135°。箱体内的安装支架在元件安装完之后,可以整体的调节。可根据不同的使用环境来安装和进出线，通用性强，可多台组合使用。动力柜分开单独制作，柜体间按沟通好的方式开过线孔，且槽钢底座根据对应所有的柜子宽度单独配制，即一个柜子配一个独立底座，且并冲好对地安装孔。全部落地柜需装吊环（含户内、户外），动力柜下部。
技术参数
| 项目名称 | 技术参数 |
| 额定工作电压(V) | 380 |
| 额定绝缘电压(V) | 690 |
| 水平母线额定工作电流(A) | ≤630 |
| 母线额定短时耐受电流有效值(kA) | 30 |
| 母线额定短时耐受电流峰值(kA) | 63 |

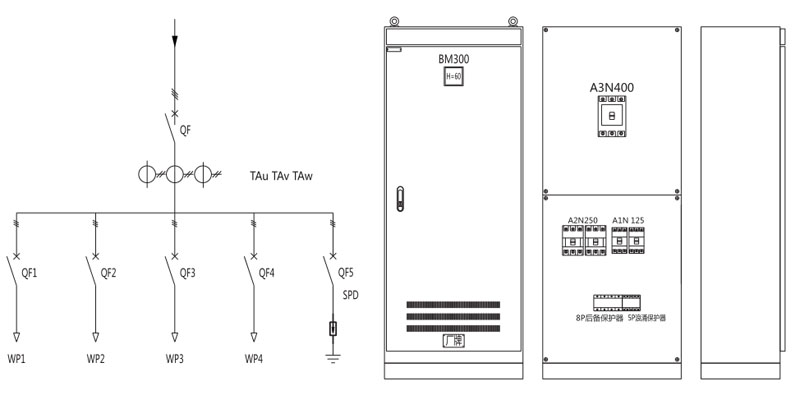

外形尺寸
| 型号 | 高度 | 宽度 | 深度 |
| XL-21-1 | 1680 | 600 | 400 |
| XL-21-2 | 1780 | 700 | 400 |
| XL-21-3 | 1880 | 700 | 400 |
| XL- 21-4 | 1880 | 800 | 400 |
| XL- 21-5 | 2080 | 800 | 550 |
